Линия протравливания семян

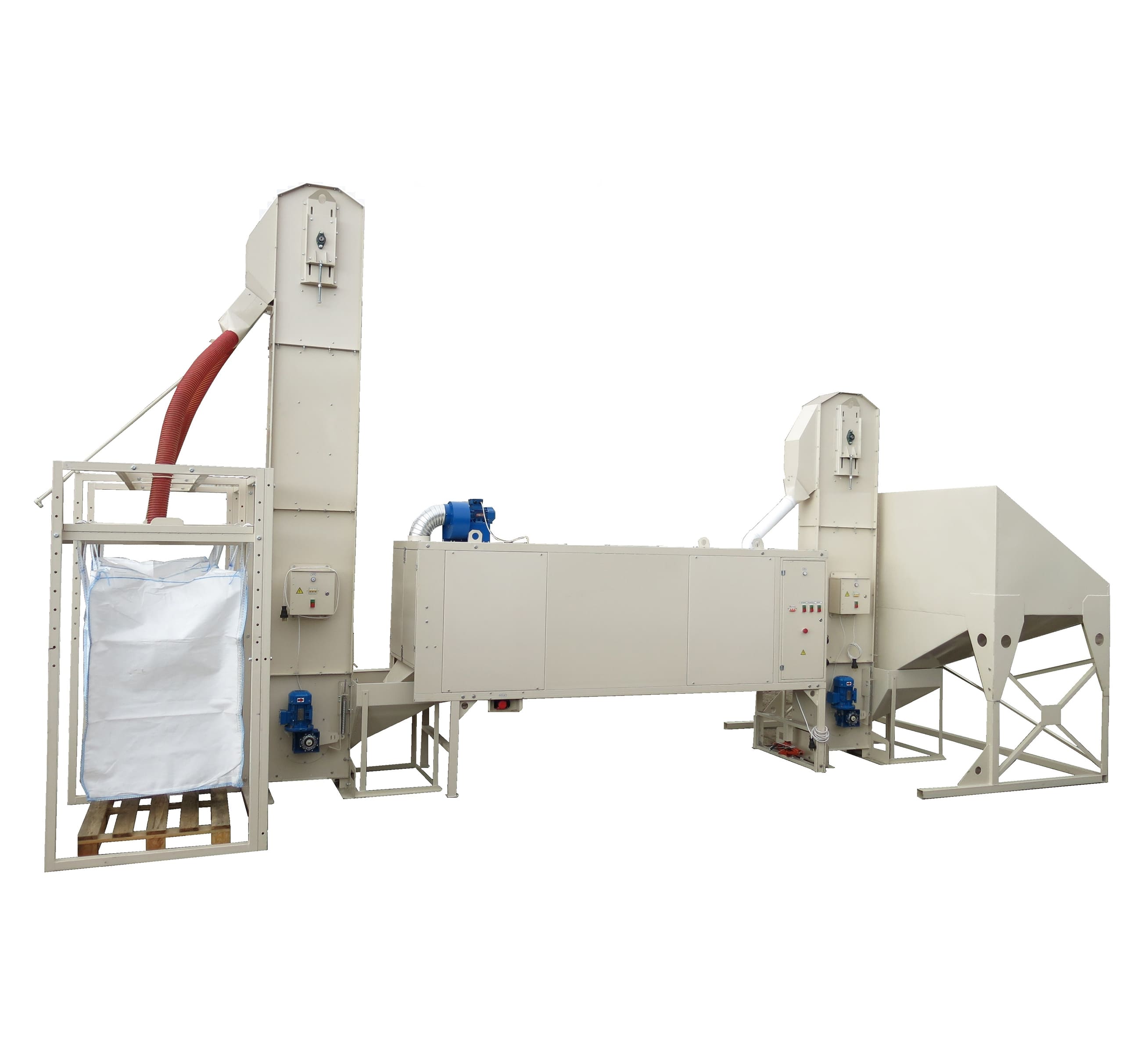

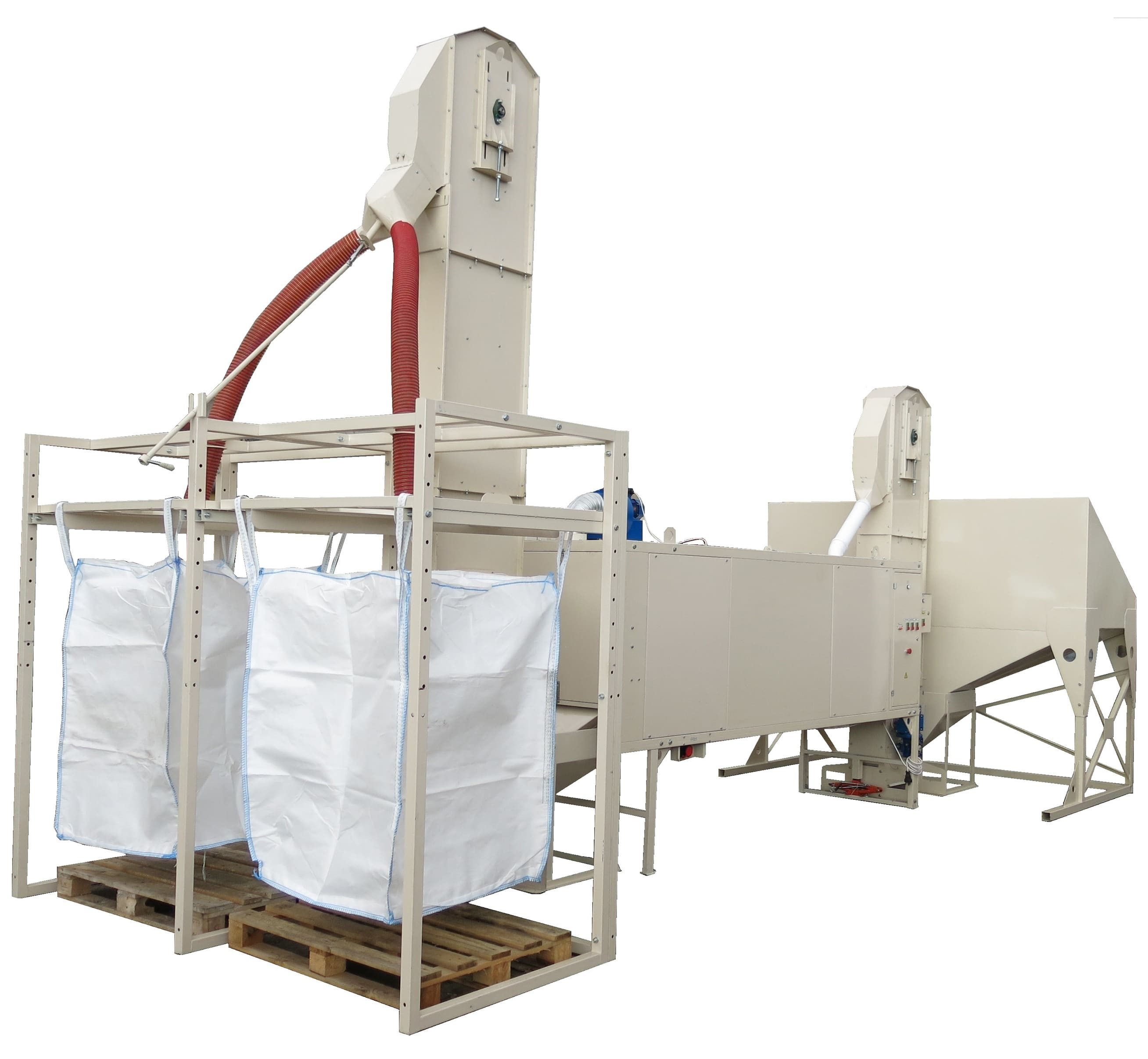

Линия стационарная и работает непрерывно: семена идут через нее потоком и выходят уже покрытыми протравливающим препаратом или инкрустирующим составом, до 10 т/ч. Все узлы - техника завода «Клен». В центре протравливатель-инкрустатор Клен-ПСБ-10 с баком рабочего раствора, перед ним приемный бункер и тихоходная нория НЗ-10, после него вторая НЗ-10 и оснастка под биг-бэги.

Конструкторы держали в голове одну задачу: провести партию через всю линию, от засыпки до затаривания, и не повредить ни оболочку, ни зародыш. Поэтому семена поднимают тихоходные нории. Ковш у них опорожняется под собственным весом семян, без центробежного выброса, а лента идет со скоростью не выше 0,8 м/с. По той же причине препарат распределяет вращающийся барабан, а не шнек и не лопастной смеситель. Для семенной партии разница большая: микротрещины и обрушенная оболочка снижают всхожесть.

Под каждого заказчика набор свой. Решают культура, суточный объем обработки, способ подачи вороха и схема отгрузки. Оборудование собирается из модулей и монтируется без фундамента, приямков и стройки.

Из каких машин состоит линия

Машины в линии серийные, и к каждой прилагаются паспорт и руководство по эксплуатации. Любой узел можно купить отдельно и поставить на другую работу: норией, например, подают зерно на сепаратор или в бункер хранения, устройство загрузки биг-бэгов ставят под выгрузку другой машины. Протравливатель тоже трудится сам по себе, с одной оговоркой из паспорта: подача в барабан должна быть равномерной, и паспорт советует вести ее тихоходной норией с промежуточным бункером.

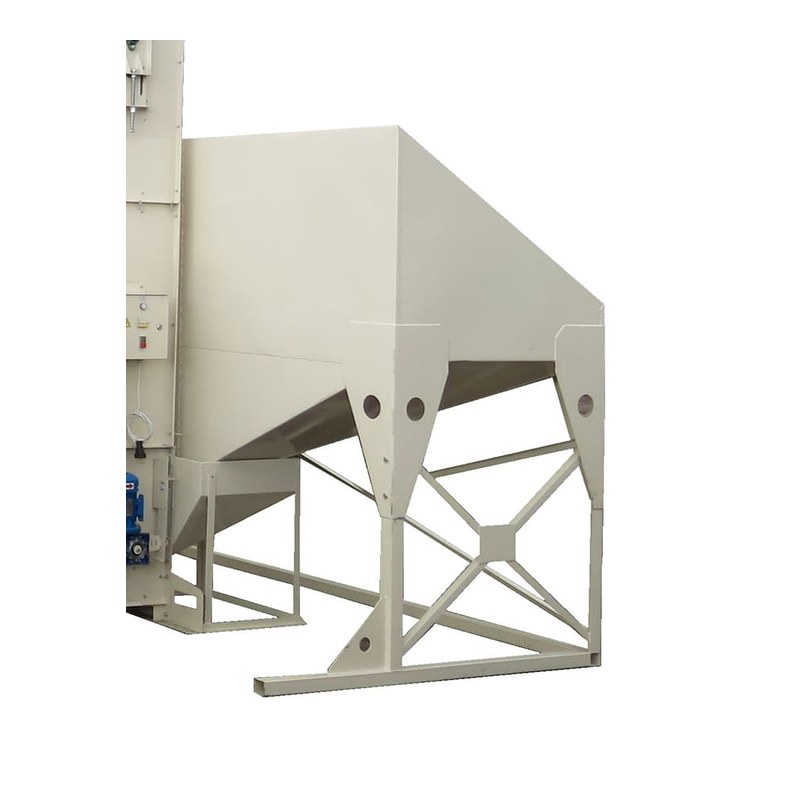

Приемный бункер увеличенного объема

Объем 2,7 куб. м - это запас семян перед линией: материал можно подвозить с перерывами, а линия будет получать его без провалов. От этого зависит дозирование. Препарат дозируют в литрах в час, поэтому при неровной подаче на тонну семян приходится то больше, то меньше нормы.

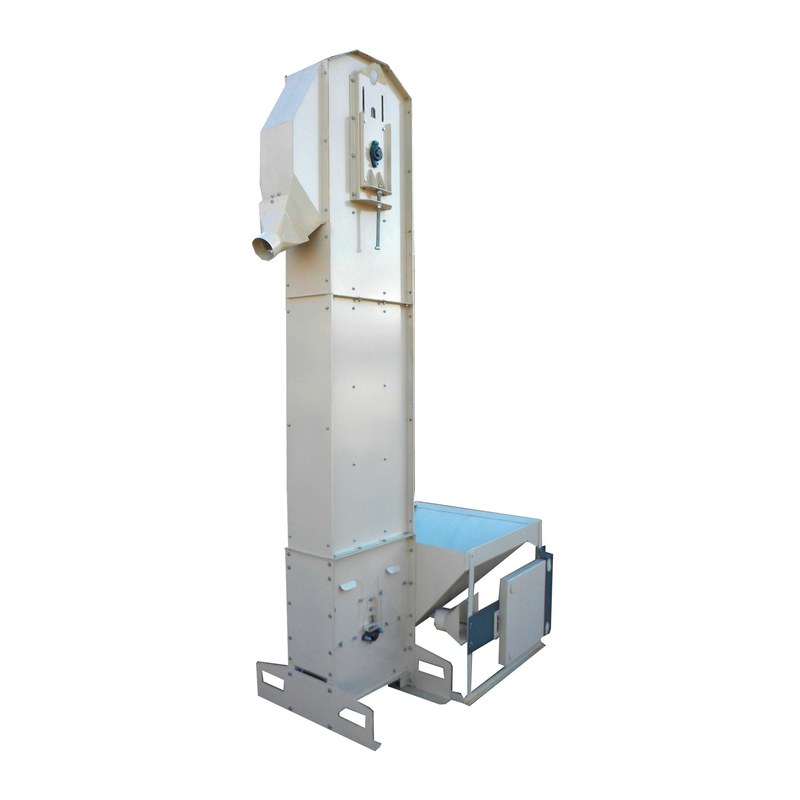

Загрузочная нория НЗ-10, тихоходная

Из бункера семена идут вверх, в загрузочное устройство протравливателя. Цифры такие: производительность до 10 т/ч, скорость ленты до 0,8 м/с, установленная мощность 1,5 кВт. Конструкция запатентована, RU 2 737 177 C1.

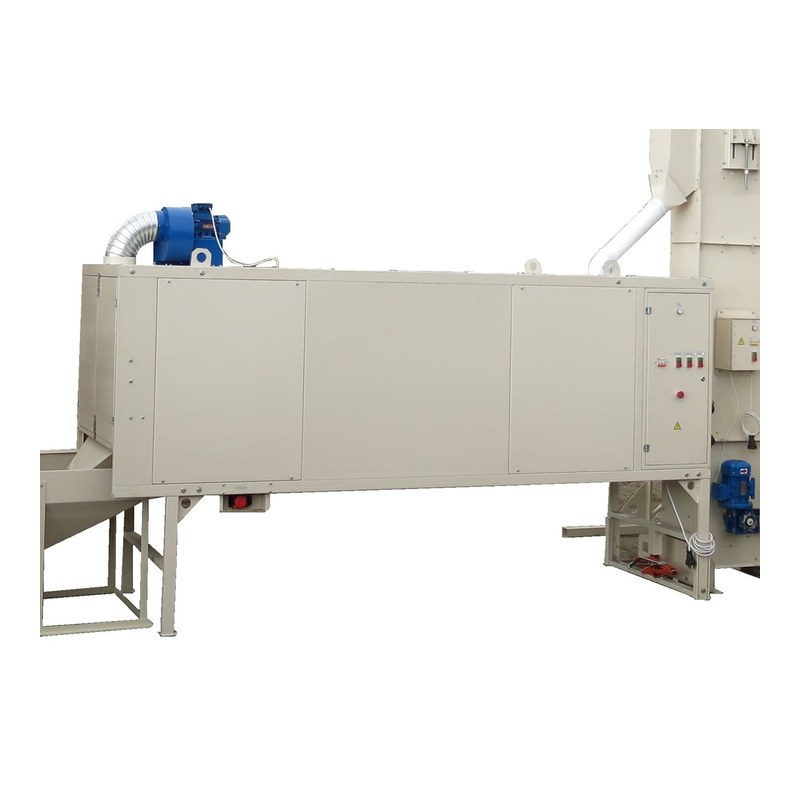

Протравливатель-инкрустатор Клен-ПСБ-10

Влажная обработка семян в барабане, без остановок. На протравливании машина дает до 10 т/ч, на инкрустации до 2 т/ч. Первым препарат встречает семена у распылителя на входе, а равномерно по поверхности его разносит вращающийся барабан на 750 мм. Потребляет машина не больше 1,9 кВт, в сборе весит до 506 кг.

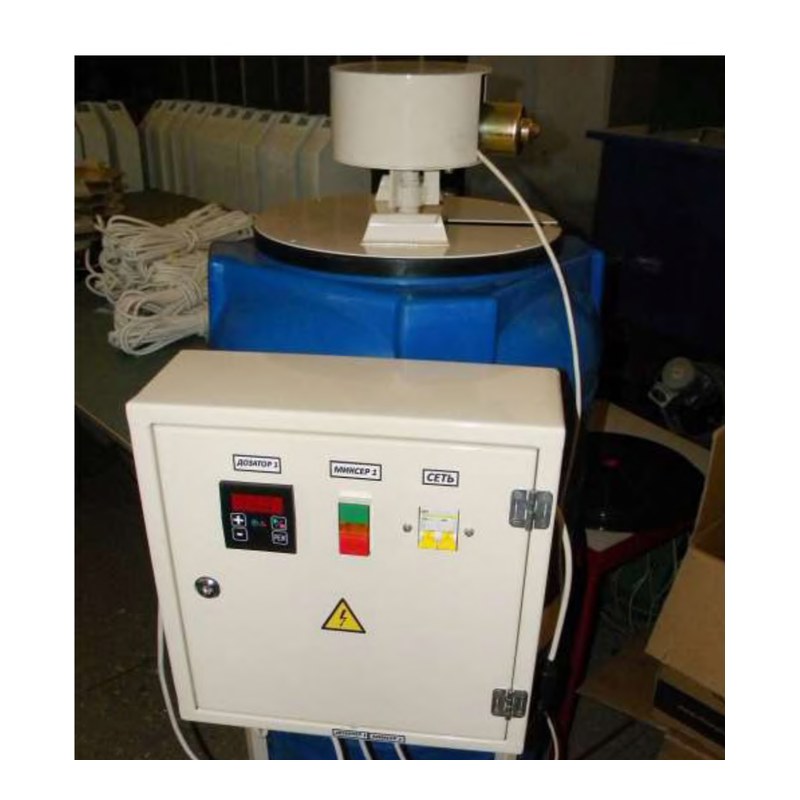

Бак-дозатор для препарата и инокулянта

На сварной раме - пластиковый бак на 200 л, в нем погружной миксер, рядом насос-дозатор и пульт управления. Миксер нужен, чтобы за время обработки партии компоненты препарата не выпали в осадок. Насос перистальтический, с шаговым двигателем: расход держится заданным в диапазоне 0,0-99,9 л/ч и настраивается с шагом 0,1 л/ч. Второй бак добавляют, когда препарат и инокулянт идут раздельно.

Нория НЗ-10 с переключателем потоков

Вторая нория принимает семена из барабана уже обработанными и несет на затаривание. Переключатель - не отдельная машина: так исполнена та же НЗ-10, и выгрузка у нее переводится с одного подвешенного контейнера на другой. Пока один биг-бэг снимают, наполняется следующий, и тару меняют без остановки линии.

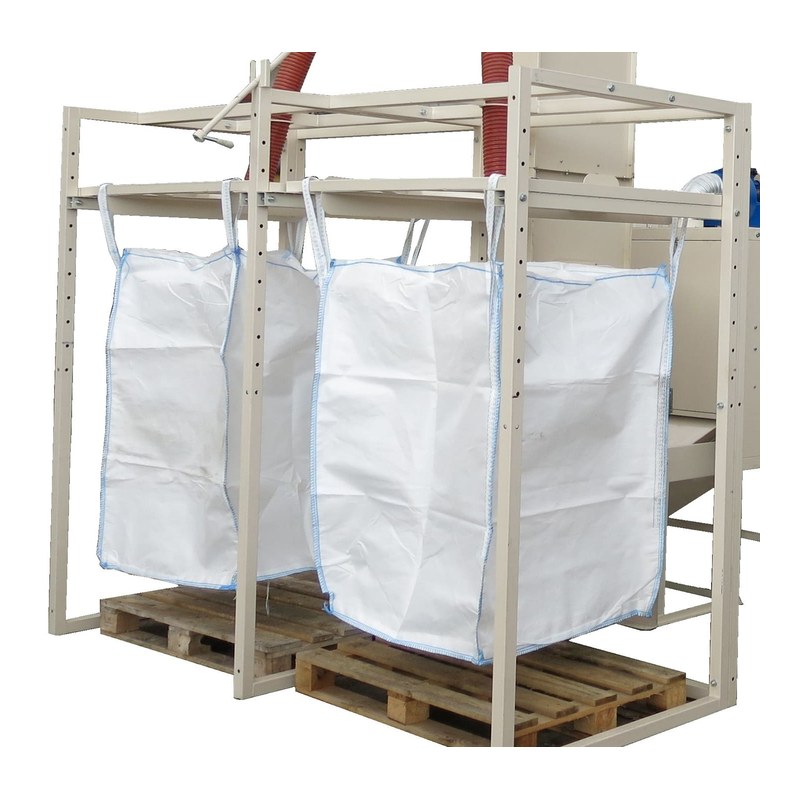

Устройство загрузки биг-бэгов

Это рама с подвесом: биг-бэг вешают за петли прямо под выгрузку нории, и семена заполняют его самотеком. Устройство ничем не прикручено к полу и переезжает вместе с остальной линией. Никакой промежуточной тары не требуется.

Путь семени по линии

Сюда подают только материал, уже очищенный и откалиброванный, - этим занимается линия очистки семян. Из приемного бункера семена самотеком поступают в ковши нории через проходное окно, а его сечение регулируют шибером бункера.

Подъем идет до загрузочной высоты протравливателя. В верхней точке, в головке нории, ковш просто опрокидывается и высыпает семена в разгрузочный лоток - выброса нет.

Обработка начинается раньше барабана: на приемном бункере протравливателя закреплен распылитель, и препарат попадает на семена уже на входе. Раствор к нему качает из бака перистальтический насос с шаговым двигателем. Норма выставляется на пульте бак-дозатора, точность - десятые доли литра в час. Если поставщик препарата не дал своей нормы, паспорт предлагает считать 10 л жидкости на 1 т семян. Порошок сперва разводят в отдельной емкости, а в бак заливают уже готовый раствор и обязательно через сито с ячейкой до 0,5 мм: крупные частицы забьют распылитель. Перед стартом в баке должно быть хотя бы 10 л, миксер включают на минуту, а дальше он крутится все время. Расчет нормы под конкретную культуру и препарат мы разобрали в статье о норме расхода рабочего раствора.

Главную работу делает барабан: диаметр 750 мм, вращение, и семена в нем все время пересыпаются, так что препарат раскатывается по каждому. Время обработки задают наклоном. Рама барабана опирается на регулируемые опоры: от уклона оси зависит, пройдет партия машину быстрее или медленнее. Как именно выставить, решает агроном-семеновод, так указано в паспорте. Уклоном же переключаются и на инкрустацию, по паспорту в этом режиме выходит до 2 т/ч.

Из барабана семена забирает вторая нория и поднимает к затариванию. Выгрузка переводится переключателем потоков: наполненный биг-бэг снимают и увозят тележкой для биг-бэга, а в это время заполняется соседний. Простоя из-за перецепки тары нет.

Варианты комплектации

Комплектаций в базе две.

• С одним бак-дозатором - стандарт: бак рабочего раствора на 200 л и собственный узел дозирования.
• С двумя бак-дозаторами - у второго бака свой насос-дозатор и своя норма расхода, настроенная отдельно.

Зачем второй бак? Во-первых, бывают двухкомпонентные составы, компоненты которых в одной емкости держать нельзя. Во-вторых, он позволяет работать без перерывов: партия идет из одного бака, а в другом тем временем замешивают следующую порцию. Подробнее - на странице бак-дозатора жидкого инокулянта.

Тюменским хозяйствам, где из-за короткого лета северной лесостепи сеют в сжатые сроки, вариант с двумя баками может пригодиться: пока одна партия яровой пшеницы, ячменя или овса проходит барабан, во втором баке уже стоит следующий замес. Для гороха второй бак нужен, если препарат и инокулянт вносят раздельно. В Тюмень линия идет из Луганска транспортной компанией - до терминала на Ялуторовском тракте, 11 км, д. 5, стр. 5, или прямо в хозяйство в Тюменской области.

Точный набор узлов появляется после расчета: его меняют культура, объем обработки за сутки и то, как вы отгружаете семена. Цену и срок поставки называем уже для этой, вашей комплектации.

Требования к площадке

• Основание: ровный бетон или асфальт, который выдержит 210 кг нории и 506 кг протравливателя с баком-дозатором. Фундамент, земляные работы и анкерное крепление не требуются.
• Электричество: 3-фазная сеть 380 В, суммарно на узлы около 5 кВт.
• Высота: над норией должно быть свободно, ее габарит - 3 160 мм.
• Вентиляция: вытяжной вентилятор у протравливателя свой, но в закрытом помещении выходной патрубок выводят в систему вентиляции, иначе выхлоп останется в цехе.
• Подъезды: откуда засыпать материал в приемный бункер и как вывозить полные биг-бэги.

Линия собирается из модулей и секций, проектировать и строить ничего не нужно. Захотели изменить планировку - норию целиком, без разборки, перевозят вилочным погрузчиком. Перед сменой культуры чистят башмак нории, для этого есть люк с выдвижным поддоном. Бак, насос-дозатор и барабан протравливателя в конце работы моют чистой водой.

Посмотреть в работе

Завод снимал эту линию на видео. По записи можно оценить темп подачи, увидеть, как семена сходят с нории и как заполняются биг-бэги.

И еще один ролик, снятый на той же линии.

Где семена обычно травмируются и как этого избегают

Первое место - подъем: в послеуборочной цепочке он ранит семена сильнее всего. Быстроходная нория разгружает ковш центробежно, зерно летит и бьется о головку, так появляются дробленое зерно, сколы и трещины. На крупноплодных бобовых, кукурузе и подсолнечнике это особенно видно. НЗ-10 работает наоборот: ее ковш на скорости до 0,8 м/с опрокидывается и ссыпает семена в лоток. Об устройстве ковша и башмака подробно - на странице нории тихоходной НЗ-10, сравнение двух схем подъема - в статье тихоходная нория против быстроходной.

Второе место - нанесение препарата. В шнеке и лопастном смесителе семя двигают принудительно и зажимают между рабочим органом и стенкой. У Клен-ПСБ-10 перемешивает сам барабан: корпус вращается, слой пересыпается, и препарат ложится на семя без нажима на оболочку.

И третье - перевалки. На этой линии их две, бункер - протравливатель и протравливатель - контейнер. Промежуточной тары и ручной пересыпки нет: из барабана обработанные семена уходят прямо в биг-бэг.
