Нория тихоходная НЗ-10

Если зерно или семена надо поднять вертикально, а бить их нельзя, на заводе «Клен» для этого делают тихоходную норию НЗ-10. По сути это ковшовый элеватор для зерна, семян и других мелких сыпучих материалов. Цифры из паспорта: на пшенице влажностью не выше 15% нория дает до 10 т/ч, установленная мощность - 1,5 кВт, питание - 380 В.

А сколько она пропустит гороха или рапса? Паспорт этого не регламентирует: на других культурах пропускная способность зависит от вороха - его фракций, формы и поверхности семян, влажности. Схема работы простая: материал из приемного бункера ковши несут наверх, к точке выгрузки, а оттуда он уходит в тару, в бункер или на следующую машину линии.

Где без нее трудно? Семена на семенных и селекционных участках, партии на протравливании и на фасовке, подсолнечник, кукуруза, крупяные культуры, уже протравленное зерно - всему этому нужен подъем без дробления, сколов и микротрещин на оболочке. НЗ-10 поднимает такой материал непрерывно и не повреждает его.

Скорость 0,8 м/с и что она дает

Обычная нория - черпающе-бросающая: ковш разгоняется и выбрасывает зерно в разгрузочный патрубок. Зерно ударяется о стенки головки и о другие зерна, и на выходе получаются дробленка, трещины, обрушенные и обитые семена. У НЗ-10 лента движется не быстрее 0,8 м/с, выброса нет, и зерно просто ссыпается с кромки ковша.

Второй прием - ковш особой формы. Его оборотная сторона работает как лоток: ловит ссыпающееся зерно и ведет в зону выгрузки. Зерно не разлетается внутри головки и не уходит обратно вниз по шахте, просыпание в головке минимальное.

Если хотите сравнить две схемы подробнее, загляните в статью тихоходная нория против быстроходной.

Тюменским хозяйствам это важно по простой причине: лето северной лесостепи короткое, сев сжатый, и на пересев времени не остается. Семенные партии яровой пшеницы, ячменя, овса и гороха лучше поднимать так, чтобы в них не прибавилось дробленки. Нория едет из Луганска транспортной компанией - на терминал в Тюмени по Ялуторовскому тракту, 11 км, д. 5, стр. 5, или в хозяйство.

Комплект узлов

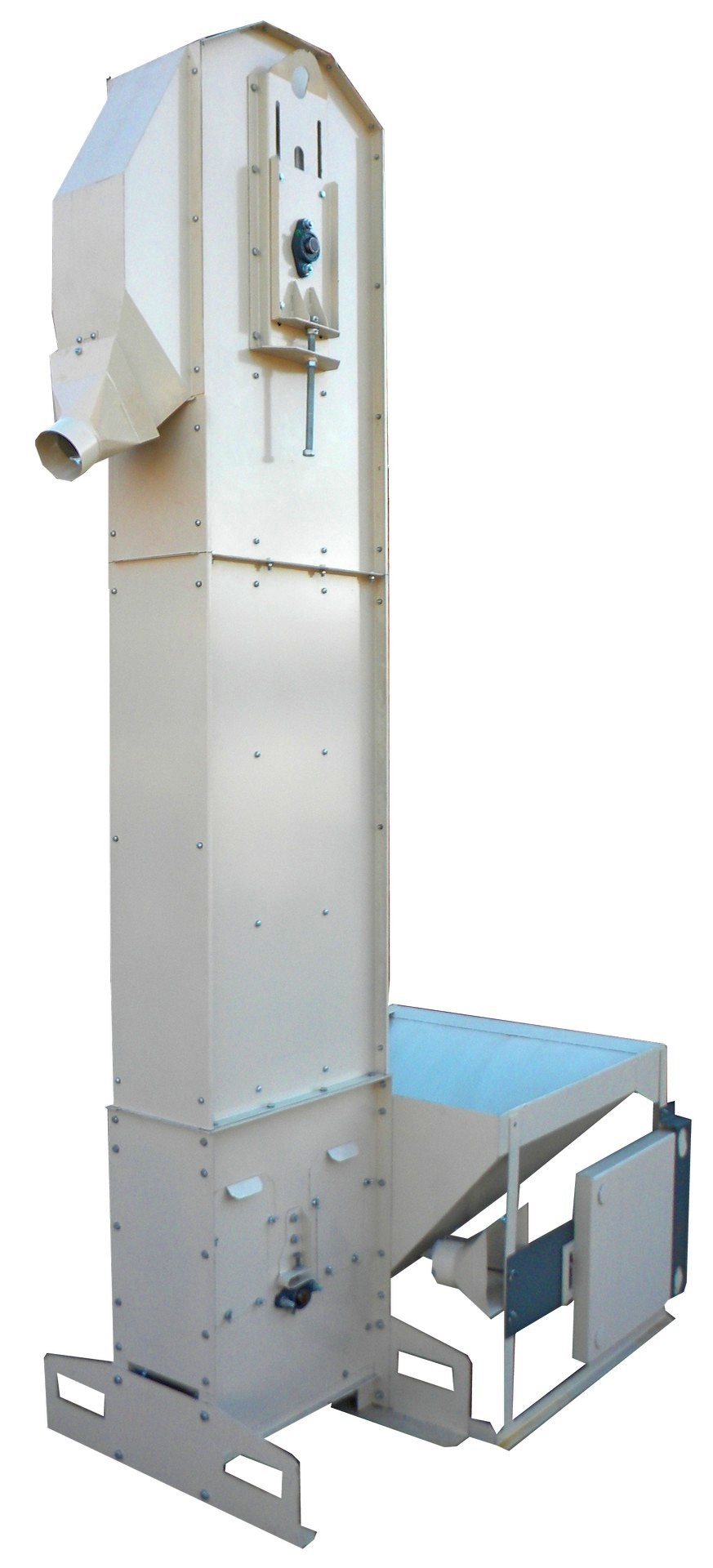

Поставляется нория готовыми узлами. В комплекте приемный бункер на 110 л с ручным шибером-дозатором; башмак, то есть основание с мотор-редуктором и приводным барабаном, где стоит привод ленты; нижняя секция шахты с закрепленным на ней пультом управления; верхняя головка, в которой барабан, винтовой механизм натяжения ленты, лоток выгрузки и окно ревизии; тяговая лента с ковшами.

Лента - норийная БКНЛ-65, 150 мм шириной, 4 слоя, ковши к ней крепят болтами с шагом 160 мм. Один ковш вмещает 0,8 л, поэтому поток складывается из частых небольших порций, а не из редких крупных.

Отдельно о конструкции:

• Станина не нужна, секции несут себя сами, жесткость обеспечивает корпус.
• Лист на секциях и ковшах - холоднокатаная сталь 1,2 мм.
• Подшипники у осей барабанов роликовые, самоцентрирующиеся.
• Винтовой механизм натяжения ленты сделан повышенного класса прочности.
• Приводной барабан осматривают через быстросъемные окна в боковой панели башмака. Внизу башмака еще быстросъемный люк и выдвижной поддон, и при смене материала башмак вычищают без разборки.
• Обод приводного барабана - решетка: ребра в контакте с лентой дают наклонные каналы, по которым семена, попавшие внутрь, выходят наружу без травм.
• Насадки на разгрузку - под трубу 110 мм.

Как ставят и как перевозят

Фундамент, земляные и бетонные работы не нужны. Нория встает на ровный пол с бетонным или асфальтовым покрытием, будь то крытый ток, ангар, склад или площадка элеватора. Габариты - 2120 x 1290 x 3160 мм, масса - не более 210 кг, а загружать без переходника можно на высоте 2 250 мм.

В опорах башмака прорезаны прямоугольные окна под вилы погрузчика. Значит, норию можно переставить внутри цеха или перевезти вертикально, ничего не разбирая. Ручной шибер-дозатор бункера регулирует, насколько интенсивно наполняются ковши: его выставляют по фактическому потоку вороха и по производительности следующей машины в линии.

Вариант с переключателем потоков

Линия протравливания семян использует НЗ-10 дважды. Первая нория поднимает семена в протравливатель-инкрустатор Клен-ПСБ-10, с ней ставят увеличенный приемный бункер, который служит промежуточной емкостью и дает барабану ровный поток.

Вторая, такая же НЗ-10, но с переключателем потока, стоит на выгрузке линии. Оператор переводит зерно то в один, то в другой приемник: один наполняется, в другом меняют тару. Обработанные семена через переключатель попадают на устройство загрузки биг-бэг, а протравливатель при этом работает непрерывно, без остановок на замену контейнера.

Кому подходит

• станции подготовки семян;
• элеваторы и хлебоприемные пункты;
• зерноочистительные комплексы, например ЗАВ;
• КЗС - сушильные комплексы;
• селекционные и семенные станции;
• маслоэкстракционные производства;
• комбикормовые и мукомольные предприятия;
• фермерские хозяйства.

Бункер принимает материал тремя способами: вручную из мешков, из мягких контейнеров биг-бэг или с ленточного конвейера. По отдельному заказу к нории добавим тележку для контейнеров биг-бэг, чтобы вывешивать контейнер под наполнение и перемещать его полным.

Патент

Конструкция защищена: патент РФ RU 2 737 177 C1.

Расскажите, что за культура и сколько ее нужно поднимать за час, - подберем исполнение НЗ-10, при необходимости с переключателем потоков, и сообщим цену. Нория луганского производства, отгружаем в любой регион России.
