Линия очистки семян

Что делает линия: берет ворох, каким его привез комбайн или каким он лежит на току, и превращает в семена посевной кондиции. Проверка идет по трем признакам - чистота, выравненность, плотность зерна. За час через комплекс завода «Клен» проходит 10 т, при условии что влажность зерна не превышает 15%. Обслуживают его 2-3 человека.

Одной машиной тут не обойтись, и причина простая: у каждого вида примеси свой способ отделения. Пыль и все легкое сдувает воздух. Решета задерживают сор, крупный и мелкий. Сложнее с щуплым и битым зерном: по размеру оно не отличается от полноценного, и выделить его удается только по плотности - этим занимается пневмосортировочный стол. Так и появились секции.

Между секциями семена переезжают в биг-бэгах, и процесс не обязательно вести без перерыва: очищенный ворох отправляют сушиться, а сортировку откладывают на потом. Подъем доверен тихоходным нориям НЗ-10. Скорость ленты в них - максимум 0,8 м/с, и семя покидает ковш, переваливаясь через кромку, а не вылетая, поэтому дробленки и микротрещин в партии не становится больше.

Хозяйствам на юге Тюменской области это удобно. Лето северной лесостепи короткое, уборка идет в сжатые сроки, и в страду важно одно - чтобы ворох не лежал: первичная очистка, и сразу на сушку. Сортировать и калибровать яровую пшеницу, ячмень, овес, горох и рапс можно позже, до весеннего сева. Оборудование уходит из Луганска транспортной компанией, до терминала в Тюмени (Ялуторовский тракт 11 км, д. 5, стр. 5) или к вам в хозяйство.

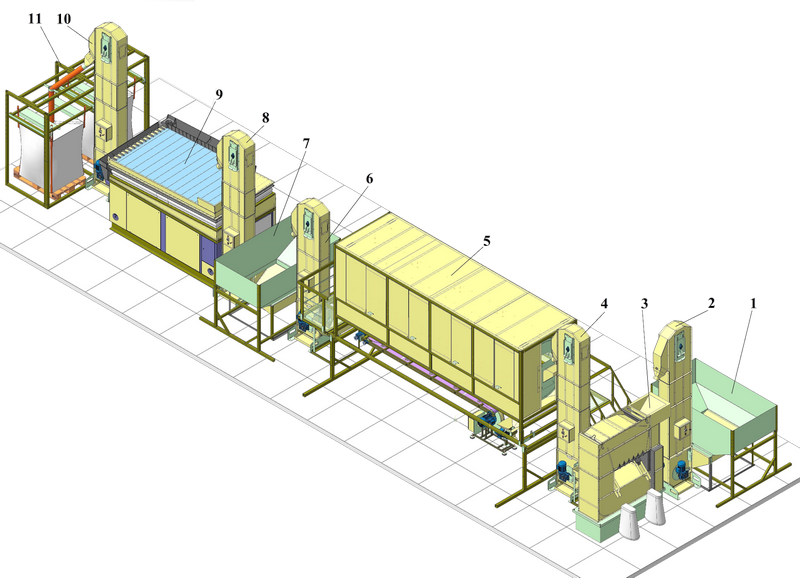

Что входит в каждую секцию

Секция 1: первичная очистка

Здесь из вороха выбирают пыль, полову, сор - и крупный, и мелкий, - а также сырые растительные остатки: с ними зерно плохо сохнет и плохо лежит.

• увеличенный приемный бункер объемом 2,7 куб. м;
• нория НЗ-10 (тихоходная);
• камера аспирационная Клен-КА;
• циклон;
• барабанный сепаратор серии Клен-БСЗ;
• еще одна нория НЗ-10, на этот раз с переключателем потока;
• устройство для загрузки биг-бэгов.

Переключатель позволяет нории заполнять контейнеры попеременно: биг-бэг меняют, а секция не стоит.

Секция 2: сортировка и калибровка

Очищенный материал здесь делят по размеру и плотности, чтобы получить посевную фракцию.

• бункер для приема;
• нория НЗ-10;
• воздушный сепаратор модели Клен-СВ-10;
• нория, которая подает на барабанный сепаратор;
• сам барабанный сепаратор Клен-БСЗ;
• нория в сторону промежуточного бункера;
• промежуточный бункер;
• нория, питающая пневмостол;
• пневмосортировочный стол модели Клен-ПС-10;
• нория НЗ-10 с переключателем потока;
• устройство для загрузки биг-бэгов.

Воздушный сепаратор стоит первым и отделяет примеси по скорости витания. Барабану достается остаток, который он делит на решетах по геометрии. Пневмостол замыкает цепочку: по удельному весу семена расслаиваются лишь после того, как их выровняли по крупности. Чтобы стол получал материал равномерно, перед ним ставят промежуточный бункер.

Секция 3: протравливание и инкрустация

Она дополнительная, по заявке хозяйства: протравливание, инкрустация, обработка жидким инокулянтом.

• бункер для приема;
• нория НЗ-10;
• протравливатель модели Клен-ПСБ-10;
• бак-дозатор, в который входит 200 л реагента;
• нория НЗ-10 с переключателем потока;
• устройство для загрузки биг-бэгов.

Собирается как трансформер

Порядок машин определяет культура: их стыкуют так, как ей нужно, а то, что не требуется, исключают. Отдельно от линии каждая машина тоже работает: воздушным сепаратором можно чистить ворох, барабанным - калибровать, на пневмостоле - доводить семенную фракцию.

Фундамента линия не требует. Машины ставят на ровный твердый пол и ничем не крепят, так что ни копать, ни заливать закладные не придется, а при перепланировке цеха оборудование просто переставляют. Помещение нужно от 150 кв. м по площади и от 6 м по высоте.

Барабан и решета

У Клен-БСЗ барабан комбинированный, один внутри другого: наружный - 1 250 мм в диаметре, внутренний - 750 мм. Ситовых секций четыре. Внутренний крупным решетом ловит колоски и палки, наружный - мелкий сор. Решета обычные пробивные, 790 x 990 мм, как на ОВС и СМ, и полотна с прежней зерноочистки ставятся без доработки.

Комплект зависит от того, насколько засорен материал и какие фракции хотите получить. С соответствующим набором барабан калибрует на три фракции.

Как это выглядит в работе

Почему протравливают в конце

Препарат идет последним, когда партия уже чиста. Пыль, полова и дробленка, если их не убрать, перетягивают на себя часть рабочего раствора, и рассчитанная норма на семенах не выдерживается. Вывод простой: сперва партию чистят и калибруют, препарат - потом. Устройство секции обработки и пользу второго бака-дозатора мы разобрали на странице линия протравливания семян.

Патенты

Ключевые машины линии запатентованы: барабанный сепаратор Клен-БСЗ (RU 2 713 821 C1), воздушный сепаратор Клен-СВ-10 (RU 2 696 883 C1), пневмосортировочный стол Клен-ПС-10 (RU 2 717 737 C1) и тихоходная нория НЗ-10 (RU 2 737 177 C1).

Напишите, что сеете, какими партиями работаете и какое оборудование уже есть на току. Под это подберем секции и посчитаем стоимость линии.
